UPO7000L系列紧凑型数字荧光示波器

产品概述

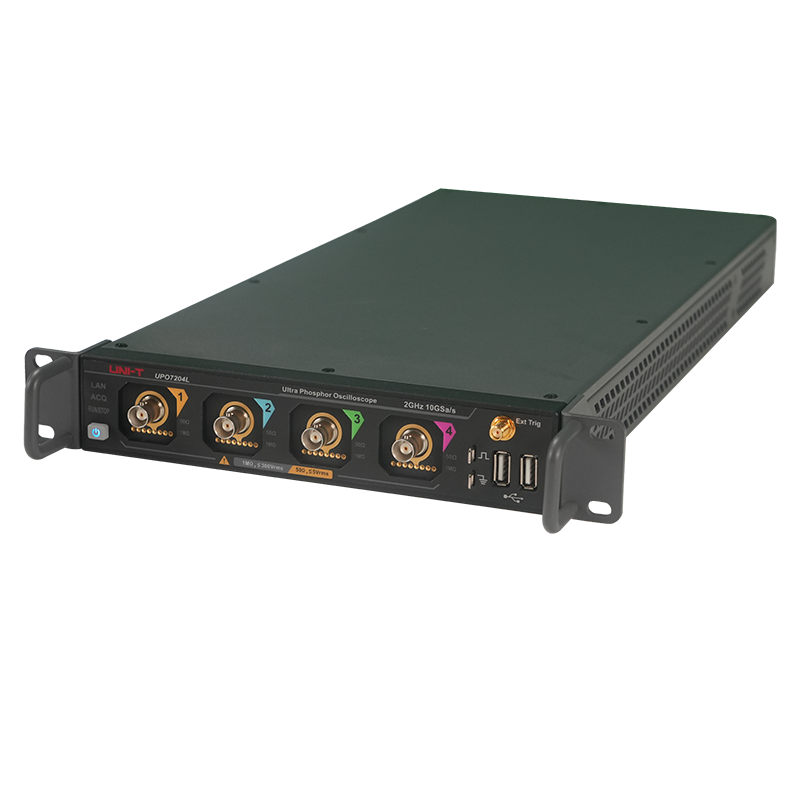

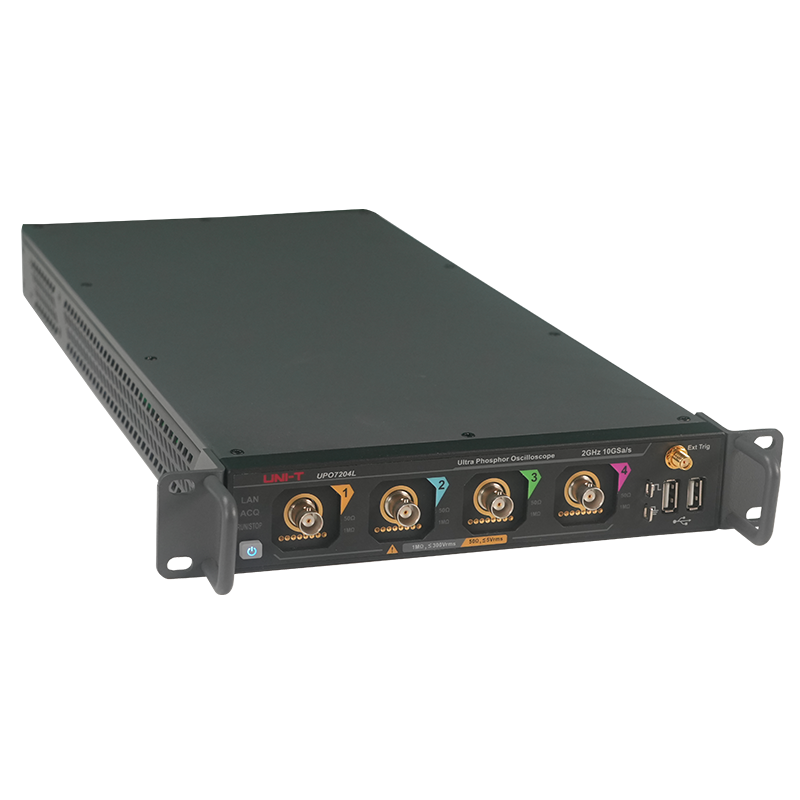

UPO7000L 系列紧凑型数字荧光示波器，采用紧凑的机架结构性设计，轻薄小巧的机身，1U高度更适合多机系统集成、机架高密度封装、远程系统操控。支持多机同步触发，最多扩展至 128 台示波器，单机集成 4 条模拟通道，1 条外触发通道和一条函数/任意波形发生器通道，提供机脚垫，平面设计易于堆叠摆放。UPO7000L 依赖 MSO7000X 系列平台，操作习惯易于过渡，你可以通过插入外部触控显示器，得到像MSO7000X 一般丝滑的手势触控体验。多机集成提供机架安装套件，开箱即可安装。无论在何种应用场景中，UPO7000L 都能轻松应对。

产品特点

• 模拟通道带宽：1GHz/2GHz
• 最高采样率：10GSa/s
• 最大存储深度：1Gpts
• 波形捕获率：≥600,000wfms/s（UltraAcq®），≥2,000,000wfms/s（顺序模式）
• 支持多机同步，至多可扩展至128台示波器同时采集数据
• 1U高度，轻薄设计，有效利用机架空间
• 支持电源分析6种、协议分析11种
• 支持抖动分析和眼图、Matlab嵌入式编程
• 高达 48 种参数测量，支持直方图、追踪、趋势图
• 内置单通道60MHz 函数/任意波形发生器

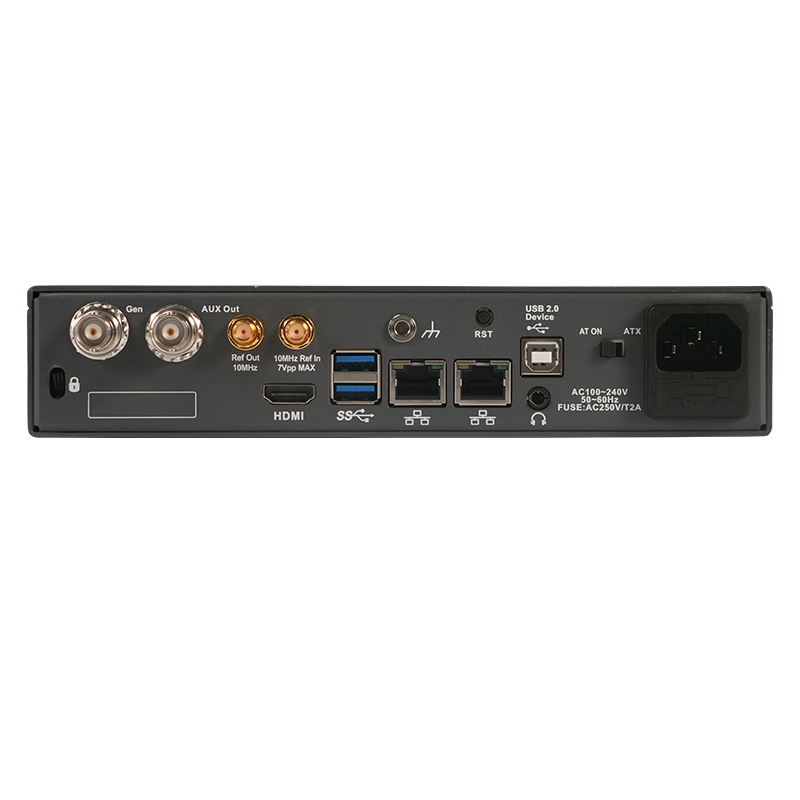

• 丰富的接口：USB 2.0 Host*2 、USB 3.0 Host*2、USB 2.0 Device、LAN、HDMI、VGA、AUX Out、10MHz Ref In/Out、音频接口
