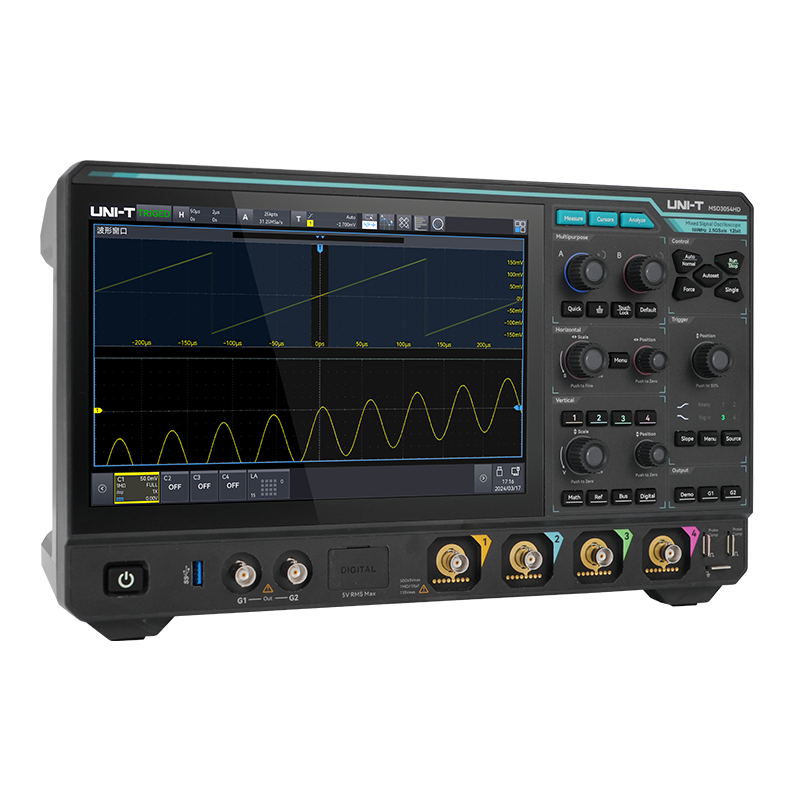

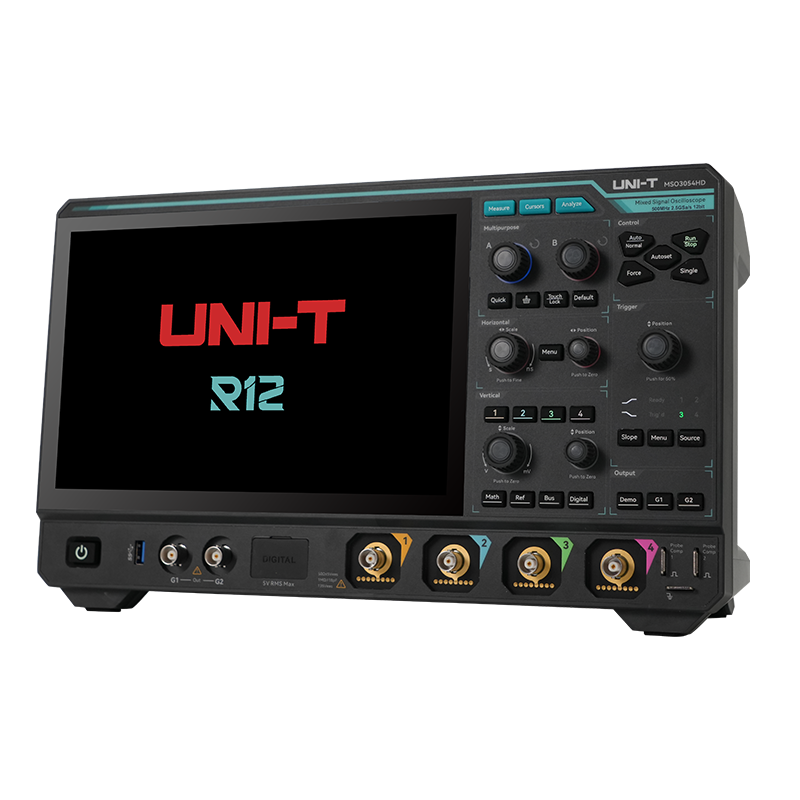

MSO3000HD系列高分辨率示波器

产品概述

MSO3000HD是一款集成了4信号通道，16通道逻辑分析仪和2通道任意波形发生器的高分辨示波器。配备了R12™12bit分辨率的ADC，可通过ERES增强分辨率至16bit，其最大采样率为2.5GSa/s，存储深度为500Mpts，波形捕获率为1,500,000wfms/s，依此可确保高质量的波形分析。MSO3000HD支持11种触发事件，12种协议数据，还可通过WebServer实现远程操控，适用于医疗、低功耗设备、集成电路、高精度电源、电力、汽车电子等领域的各种测试和分析任务，是一款功能全、性能强大的仪器设备。

产品特点

• 模拟通道带宽：500MHz/350MHz/200MHz
• 模拟通道*4 + Gen*2 + LA*16
• 实时采样率高达2.5GSa/s
• 最高存储深度达500Mpts
• 波形捕获率1,500,000wfms/s
• 分辨率12bit(ADC)+ 4bit(ERES)
• 实时频谱、探头自识别、时间趋势图、直方图
• 数学:基本波形代数，FFT，高级公式编辑器
• 内置50MHz双通道函数波形任意发生器（选配）*
• 14种电源分析（选配）*、12种协议解码和分析（选配）*
• 10.1 英寸触控屏

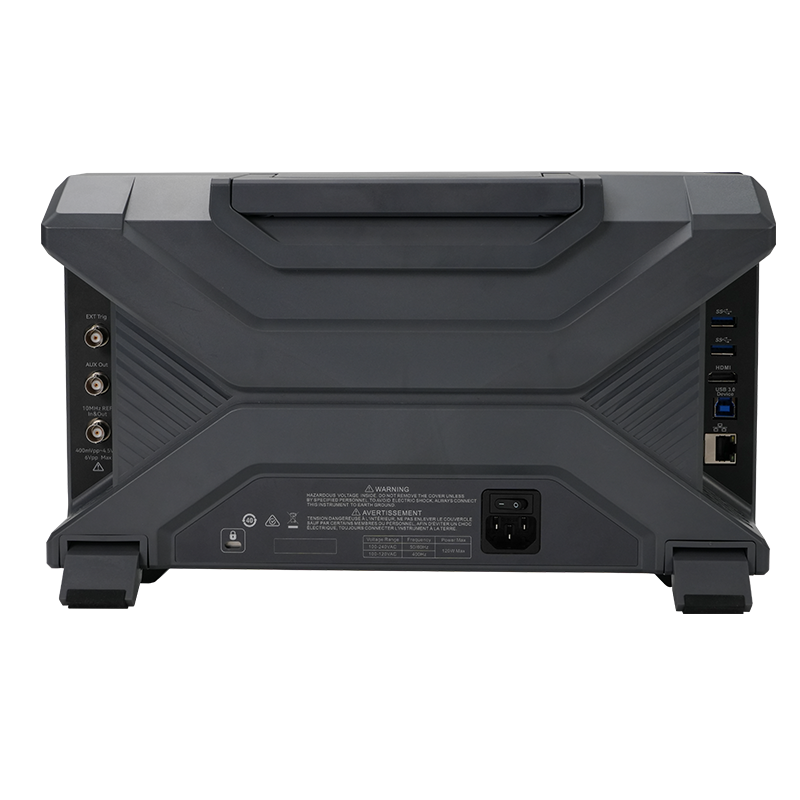

• 丰富的接口：USB 3.0 Host *3、USB 3.0 Device、LAN(千兆)、EXT Trig、AUX Out(Trig Out\Pass/Fail)输出、Gen *2、HDMI、10MHz Ref in/Out、WiFi
